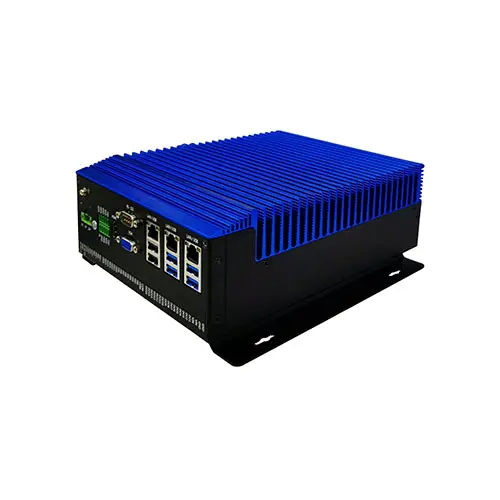

PCX-9068

系统硬件

处理器

型号

内核

主频

最高睿频

最大内存

缓存

功耗

I9-9900

8C16T

3.1GHZ

5.0GHZ

128GB

16MB

65W

I5-9600

6C6T

3.1GHZ

4.6GHZ

128GB

9MB

65W

I5-8500

6C6T

3.0GHZ

4.1GHZ

128GB

9MB

65W

I7-9700

8C8T

3.0GHZ

4.7GHZ

128GB

12MB

65W

I3-9100

4C4T

3.6GHZ

4.2GHZ

64GB

6MB

65W

I5-7500

4C4T

3.4GHZ

3.8GHZ

64GB

6MB

65W

I7-6700

4C8T

3.4GHZ

4.0GHZ

64GB

8MB

65W

I5-6500

4C4T

3.2GHZ

3.6GHZ

64GB

6MB

65W

I5-6400

4C4T

2.7GHZ

3.3GHZ

64GB

6MB

65W

内存

260-Pin DDR4-2133-3200MHz SO-DIMM单通道内存，最大内存容量32GB

操作系统

Win10 64位 21H2以上版本与Ubuntu 20.04

南桥

Q150

显卡

集显 INTEL HD Graphics 630/650

BIOS

AMI BIOS

看门狗

支持256级（0~255），可编程

电源

供电

DC IN 24V，标准品出货配24V/6.25A电源适配器

启动方式

上电自启/按键触发开机（默认上电自启，触发开机方式可通过BIOS或硬件设置）

电源开关

1*整机开关，带灯

面板

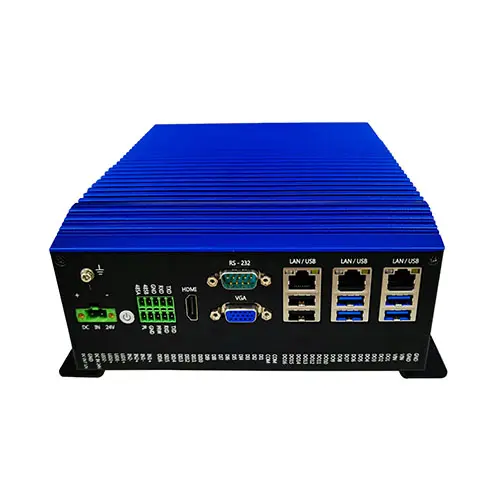

接口

显示模式

1*VGA： 最大分辨率达4096 * 2304@ 60 Hz

1*HDMI: 最大分辨率达4096 * 2304@ 60 Hz

COM1/2

默认1*3线RS-232，使用1个标准DB-9座子（可定制2*3线RS-232，需买我司配线才可使用）

RS-232

2*RS-232,为绿色凤凰端子

RS-485

1*RS-485，为绿色凤凰端子

PL

1*电源指示灯，为绿色凤凰端子带指示灯（5V)

PWR

1*远程开关

LAN

3*千兆网口，采用Intel I225芯片，支持网络唤醒，速度:10/100/1000Mbps

USB

4*USB3.0, 2*USB2.0

内置接口

SATA

2*SATA接口，支持2.5寸硬盘（128GB/256GB/500GB/1TB...可选），另外要上3.5寸硬盘可定制。

mSATA

1*miniPCIe插槽，支持mSATA（容量64/128/256/480/512GB...可选）

SW2

时钟复位，1个1*4PIN的2.54mm间距排针

USB

1*单层加高USB2.0，可接加密狗

1个1*6pin的白色座子（USB2.0)

可靠性

工作温度

-20℃～60℃（不含电子盘）

存储温度

-40℃～85℃（不含电子盘）

相对湿度

５％～90％无冷凝（不含电子盘）

工作时振动

系统安装 SSD/mSATA：3 Grms, IEC 60068-2-64随机5 ~ 500 Hz

工作时冲击:

系统安装 SSD/mSATA：30 G, IEC 60068-2-27

结  构

安装方式

立式安装/卧式安装

立式尺寸

含支架：193.13*284.02*82.3mm(L*W*H)

卧式尺寸

含支架：216.45*240.9*90.21mm(L*W*H)

整机重量

约 3.5 Kg（不含配件与包装）

认  证

相关证书

ROHS，CE ，FCC
